스웨덴을위한 바닥 교반기를 가진 2000L 스테인리스 맥주 양조장 장비 3 배 증기 격렬한 양조장

01

밀 기계

1 조각

500-800Kg / h;

차단기 롤 유형; 조정 가능한 밀도;

힘 : 2.2kw; 전압 : 230V; 모형 : Fm-011;

빠른 롤러 속도 : 700rpm

분쇄 입자 크기 : 조정

자성 금속 재료의 비율 : ≤0.003g / kg

생산 후 롤러의 온도 : ≤56 ℃

02

맥아 스크류 오거

1 조각

수용 인원 : 1000kg-3000kg / h;

힘 : 1.5Kw;

이름

크기 / 양 / 수량

기술적 인 매개 변수

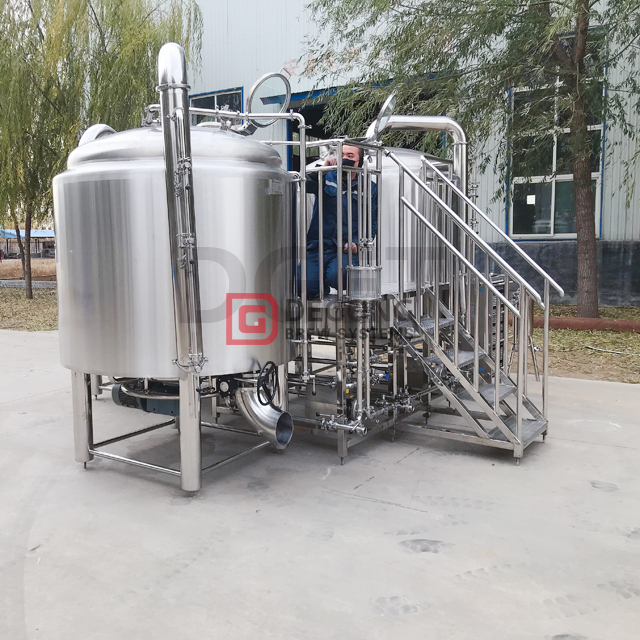

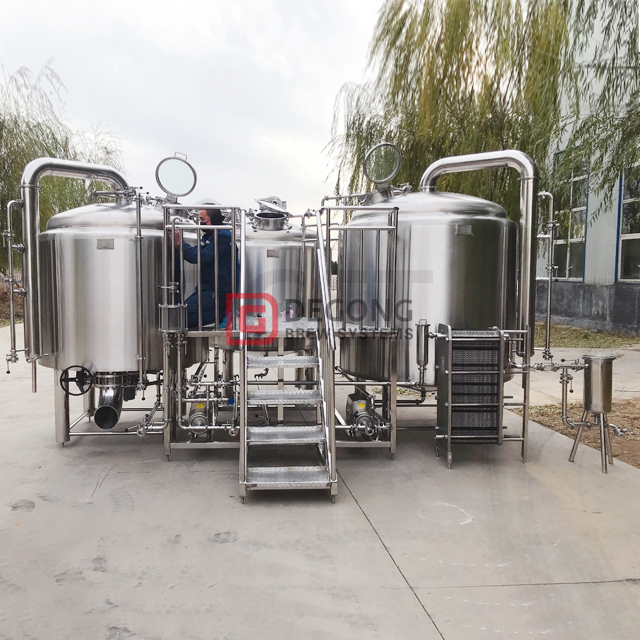

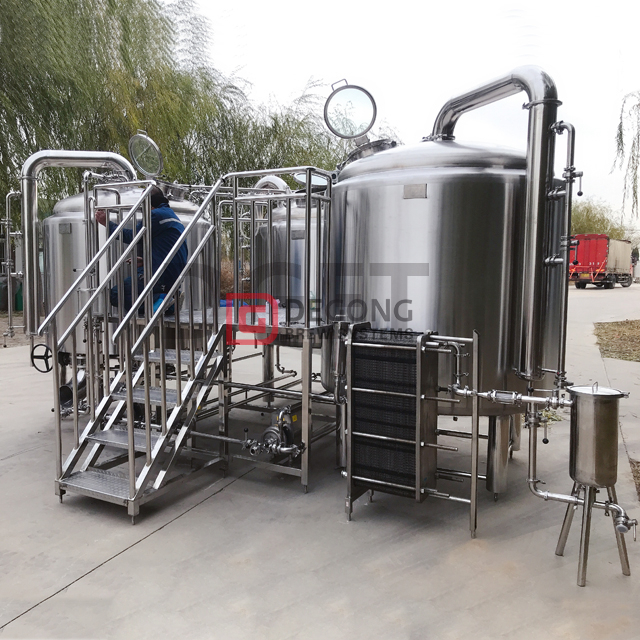

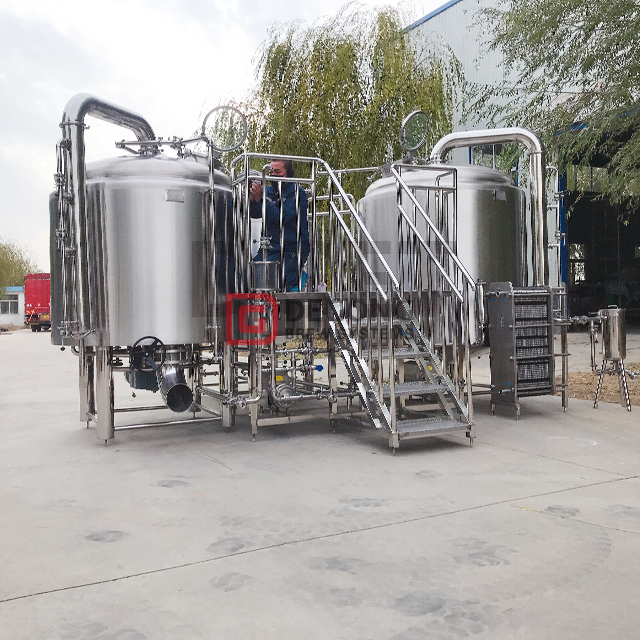

3 척 양조장

매쉬 / 라우터 탱크

비등 / 월풀 탱크

온수 탱크

이중벽 스테인리스

총 용량 : 2600L

유용한 용량 ： 2000L

외부 : Ø1700 mm;

총 높이 : 2600 mm;

탱크 맨홀 크기의 상단 ： φ350

필터 보드 간격 ≤0.7mm

혼합 전력 ： 1.5KW

혼합 비율 ： 1 : 43
– 1pc

1.Material : 내부 (SUS304), 두께 : 3.0mm; 밖으로 (SUS304), 얇은 : 2.0mm;

2. 외부 재킷 (SUS 304 간격 : 3.0mm;

3. 실린더 (샤프 형, SUS304), 두께 : 3.0mm.

4. 내부 표면 처리 : 데드 코너없이 Ra 0.4µm로 연마 된 용접부.

5. 순수한 아르곤 가스 방패를 가진 100 % TIG 용접

절연 : 폴리 우레탄 두께 100 mm.

7. 접시 상단과 원뿔 바닥

8. 유리제 맨홀

9. 온도 방법 : 이중 금속 온도계

10. 아웃소싱 표면 : 용접 연마 가공

11. 재킷 압력 : 설계 압력 0.3 MPa, 작동 압력<0.2 MPa.

12. 상단 장착 360 ° 커버리지 CIP 스프레이 볼 및 포트

TC 쉬운 청소

13. 스테인레스 스틸 레이저 절단 잘못된 바닥 / 필터

14. 고 정확도 온도 감지기를위한 열 우물

수평하게를 가진 15. 4pcs 완전히 SUS304 다리

16. VFD 제어 모터 및 기어 감속기와 함께 곡물 갈퀴.

17. 모터의 고급 인버터 제어 사용, 에너지 절약형 음소거. 트랜스 듀서로 모터 속도를 제어하고 조정할 수 있습니다.

상단에 시력 빛으로 18.With

펌핑 펌프

VFD 제어;

ABB 모터

– 1pcs

수용 인원 : 5000L / h

스테인레스304음식은 펌프를 전달합니다;힘：1.5KW, 리프트：38m, 레브：2880r / 분

모터의 고급 인버터 제어 사용, 에너지 절약형 음소거. 트랜스 듀서로 모터 속도를 제어하고 조정할 수 있습니다.

온수 펌프

VFD 제어;

ABB 모터

– 1pcs

수용 인원 : 5000L / h

스테인리스 304 음식은 펌프를 전달합니다; 힘 ： 1.5KW, 승강기 ： 38m, Rev ： 2880r / min

모터의 고급 인버터 제어 사용, 에너지 절약형 음소거. 트랜스 듀서로 모터 속도를 제어하고 조정할 수 있습니다.

양조장 파이프 라인의 자세한 설명

- 1 세트

1. 단단한 배관 : 위생 SUS304; 자가 배수

맥아 즙 선명도와 색상 확인을위한 인라인 사이트 글래스

TC를 가진 2.12 미터 위생 강화 된 양조장 호스

어댑터

3. 열교환 기에서 뜨거운 휴식을 유지하는 관 여과기

4. 완전한 밸브, 피팅 및 모든 부품

매끄러운 위생 끝에 5.Every 용접

6. 스테인레스 스틸 수동 버터 플라이 밸브 TC

7. 스팀 배관 및 특수 스팀 부품

2 단 판형 열교환 기

30㎡1 개

기능 : 냉각 냉각

1. 글리콜 수 및 도시 / 냉수의 2 단계 (단일)

선택을위한 단계)

2. 완전히 304 SS 골판지

3. 스테인레스 스틸 백 플레이트 (카본 스틸 커버

선택 과목)

정기적 인 철저한 청소를 위해 4.Full 분리 가능

5. 유효한 냉각 영역 : 30M2

6. 디자인 압력 : 1.0Mpa

7. 디자인 온도 : 170℃

8. 도시 물, 글리콜 물, 맥아 즙 입구 및 출구

9. 크기 : 310 * 425 * 1010mm

운영 플랫폼

-1 세트

플랫폼 프레임은 스테인레스 다이아몬드 플레이트 데크가있는 스테인레스 스틸로 구성됩니다. 스테인레스 방수 전자 인클로저가 플랫폼 뒷면에 장착되어 있습니다. 계단은 스테인레스 스틸 다이아몬드 플레이트 데크 재질로 구성됩니다. 안전 레일은 스테인레스 스틸 튜브로 구성

외부 맥아 즙 보조금

–1 세트

특징 : 부정적인 압력을 피하는 완충기 탱크

세탁소

1. 총 맥즙 양 약 50L

2. 힌지 스테인레스 스틸 커버

3. 사이트 레블 유리

4. 배수 밸브

5. 304 스테인리스

6. 모든 38 개의 위생 트라이 클램프 연결

폭기 통기 어셈블리

-1 세트

풍모:

1. 스테인레스 스틸 파이프 어셈블리

2. 통 기석

3. O2 10mm NPT 볼 밸브 O2 분리

4. 38 위생 트라이 클램프 연결

5. 시창에서 건축하는

홉 필터

–1 세트

풍모:

1. 우수한 SU 304

2. 홉은 완전히 걸러 낼 수 있습니다.

3. 필터 정밀도는 80-200um입니다

4. 유형 : DN25-DN100

암호

이름

크기 / 수량

기술적 인 매개 변수

01

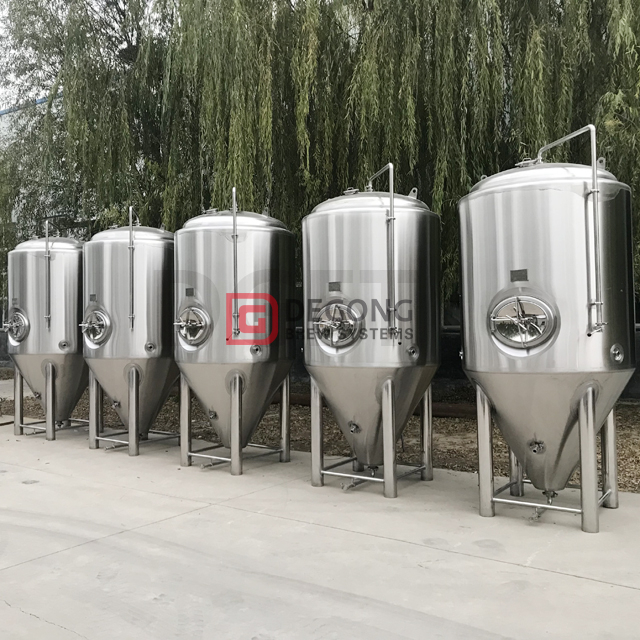

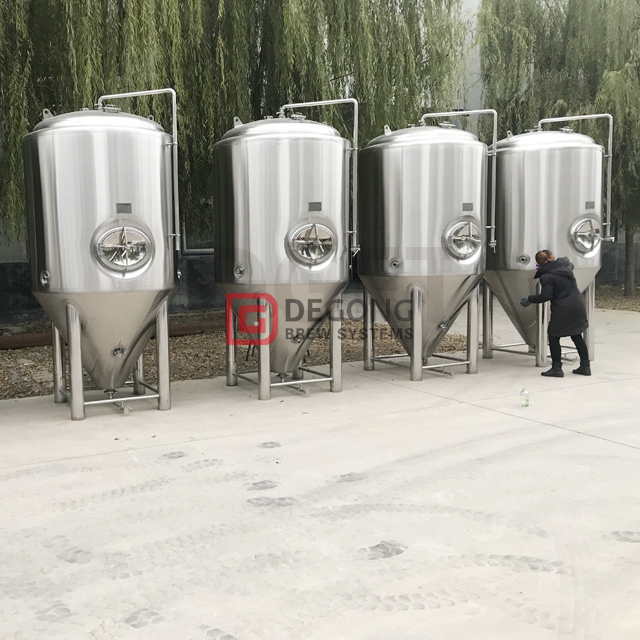

발효조

-5pcs

이중벽 스테인리스 탱크;

총 용량 : 2500L

유용한 용량 ： 2000L 외부 : Ø1500mm;

총 높이 : 3300 mm;

1. 물자 안 (SUS304) 간격 : 3.0mm; 외부 (SUS304) 두께 : 2.0mm

2. 외부 재킷 (SUS304) 두께 : 1.5mm;

3. 타원형 헤드 콘 바닥, 두께 : 3.0mm.

4. 열교환 면적 ： 5.1㎡

5. 장비 : 콘 60 ° resist 압축 디자인, 떨어지는

6. 순수한 아르곤 가스 방패를 가진 100 % TIG 용접

7. 내부 마감 : 위생 2B 마감, 절임 및 수동성; (8K 거울 마감 옵션)

8. 외부 마무리 : 오일 브러시 마무리 (2B, 8K 거울 마무리 옵션)

9. 데드 코너없이 0.2 ~ 0.4 μm까지 완전히 연마 된 내부

10. 고밀도 폴리 우레탄 폼으로 절연 100mm

11. 글리콜 재킷 : 콘과 측면에 보조개 플레이트

12. 물과 압력 가스에 의한 엄격한 탱크 누출 테스트

13. 물과 압력 가스에 의한 엄격한 재킷 누출 테스트

14. 가압식 도어가있는 위생 측면 장착 맨 웨이

15. 360 ° 커버링 스프레이 볼이있는 TC 연결 CIP 암

16. 버터 플라이 밸브가있는 CO2 블로우 오프 암

17. 완전 위생 금속 밀폐 샘플링 밸브

18. 기계식 안전 밸브 PVRV 2 바 상단

19. CIP 암의 유압 충격 압력 게이지

20. 버터 플라이 밸브가 달린 원추형 랙킹 암 및 포트

21. 버터 플라이 밸브가있는 트라이 클램프 배출 암

22. 고정밀 온도 센서 용 서모 웰

수평하게하는 23.4pcs 완전히 SUS304 다리

패드와 다리 지지대

24. 완전한 밸브, 피팅 및 모든 부품

25. 솔리드 엔드 캡이있는 건식 호핑 포트 4 ''TC

26. 위생 수준 튜브 및 밸브 TC 특별 요청

27. 압력 게이지 온도계 게이지 샘플 밸브 드라이 홉 포트

01

세척 펌프

3000l / h

–1pc

SS 방식 펌프, 전원：0.75KW 상승 : 18m 개정 : 2880r / 분

02

알칼리 탱크

유용한 용량：200L

– 1pc

내부 표면 처리 : Ra 0.6으로 연마 된 용접부µ엠.

재료는 모두 304 스테인레스 스틸의 국제 표준을 채택하고 모든 용접은 아르곤 보호 단면, 양면 성형입니다.

03

살균 탱크

유용한 용량 ： 200L

– 1pc

스테인레스 스틸 304,두께 : 2mm

내부 표면 처리 : Ra 0.6으로 연마 된 용접부µ엠.

재료는 모두 304 스테인레스 스틸의 국제 표준을 채택하고 모든 용접은 아르곤 보호 단면, 양면 성형입니다.

04

제어기

– 1pc

캐비닛 재질 : 안티 파워 플라스틱 페인팅

조립 스타일 : 벽 장착 타입

전기 부품 : 월드 와이드 브랜드 CE

인증

CIP 펌프 켜기 / 끄기

난방 장치 켜기 / 끄기

특별 요청을위한 온도 조절기

특별 요청을위한 가열을위한 자동 켜짐 / 꺼짐 타이머

특별 요청을위한 CIP 펌프 용 VFD 제어

01

글리콜 탱크

– 1pc

1.Material : 내부 (SUS304), 두께 : 3.0mm;

외부 : 2.0mm (스테인레스 스틸);

2. 절연 : 폴리 우레탄 두께 100mm.

3. 온도 모드 : PT100 온도 프로브, 온도 전송, 온도 제어판 디스플레이

02

냉수 탱크

-1pc

1. 물자 : 안 (SUS304)의 간격 : 3.0mm;

2. 외부 재킷 (SUS 304 두께 : 1.5mm;

3. 실린더 (샤프 형, SUS304), 두께 : 2.0mm

4. 내부 표면 처리 : 용접은 Ra 0.4µm로 연마됩니다.

5. 단열재 : 폴리 우레탄 두께 100 mm.

6. 온도 방법：이중 금속 온도계

7. 아웃소싱 표면 : 용접 연마 가공

재킷 압력 : 설계 압력 0.3 MPa, 작동 압력<0.2 MPa.

9. CIP 360도 옴니 베어링 청소

03

냉장 유닛

-1pcs

매체 ： Freon R-404A

일 전압 : 230V

04

순환 펌프

– 2pcs

흐름： 3m3 / h, 리프트 ： 25m, 동력 : 0.75KW;

01

매싱 제어

수동 조작

악기

반자동 제어

유럽 표준

지멘스, 슈나이더, 오므론 부품

1 세트

혼합, 회전, 맥아 즙 펌프

02

발효 제어

온도, 압력, 램프

03

냉각 제어

기계 장치, 펌프, 온도

04

청소 제어

청소 펌프

05

밀러 제어
